Портативный ярмовой электромагнит для магнитопорошковой дефектоскопии ЭМА-100А

Ярмовой электромагнит ЭМА-100А производства НПП «Машпроект» применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале : трещины, волосовины, надрывы; непровары сварных соединений.
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.

Назначение электромагнита:

• Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем.
• В режиме «ПЕРЕМЕННЫЙ ТОК» прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.

Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

Особенности электромагнита

— Основным отличием электромагнита ЭМА-100А является аккумуляторный блок. Он подключается через разъем питания, обеспечивающий полную герметичность соединения. Возможность подключения аккумуляторного блока значительно облегчает эксплуатацию и транспортировку электромагнита.

— Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 258 мм.

— Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

— Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Ярмовой электромагнит в других исполнениях:

— Портативный ярмовой электромагнит ЭМА-100
— Портативный ярмовой электромагнит ЭМА-200

Портативный  ярмовой электромагнит ЭМА-100А применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

Ярмовой элекромагнит ЭМА-100А. Преимущества в эксплуатации

— Возможность работы в двух режимах: «ПЕРЕМЕННЫЙ ТОК» и «ПОСТОЯННЫЙ ТОК».

— Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.

— Аккумуляторный блок, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита.

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.

—  Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Работа с электромагнитом

Использовать ярмовой электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит, сетевой кабель и аккумуляторный блок на наличие повреждений;
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
• Подключить сетевой кабель или аккумуляторный блок к разъему на корпусе электромагнита;
• При использовании сети переменного тока подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
• Установить электромагнит полюсами в зону контроля на изделии;
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля.

Для размагничивания изделия необходимо использовать режим переменного тока, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы в режиме переменного тока отключить сетевой кабель от розетки сети, а затем от разъема на корпусе прибора. В режиме постоянного тока отключить аккумуляторный блок от разъема на корпусе прибора и очистить электромагнит от остатков магнитной суспензии.

ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Не оставляйте подключенный к сети электромагнит без присмотра!

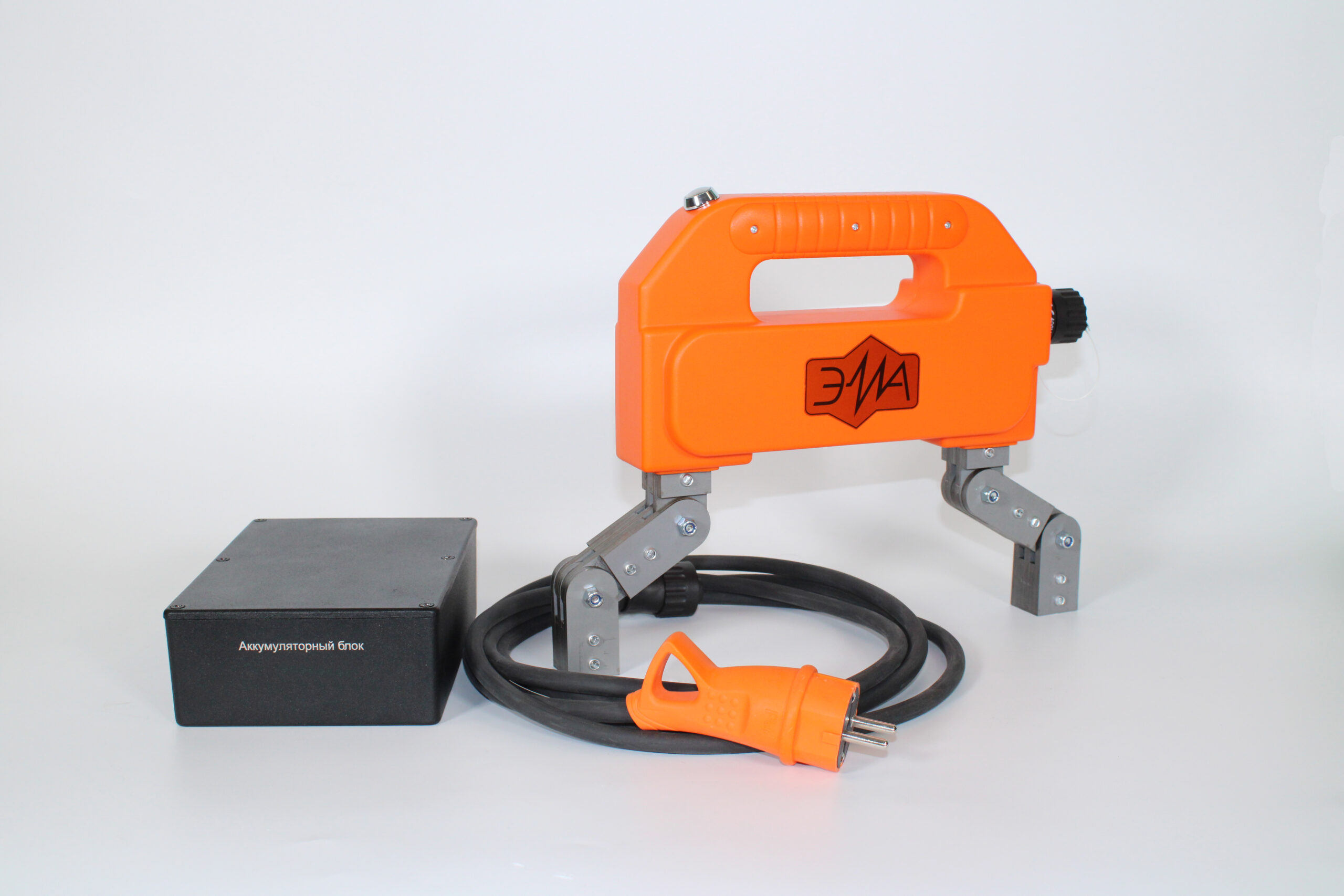

1. Портативный ярмовой электромагнит ЭМА-100А
2. Кабель питания, 3 м

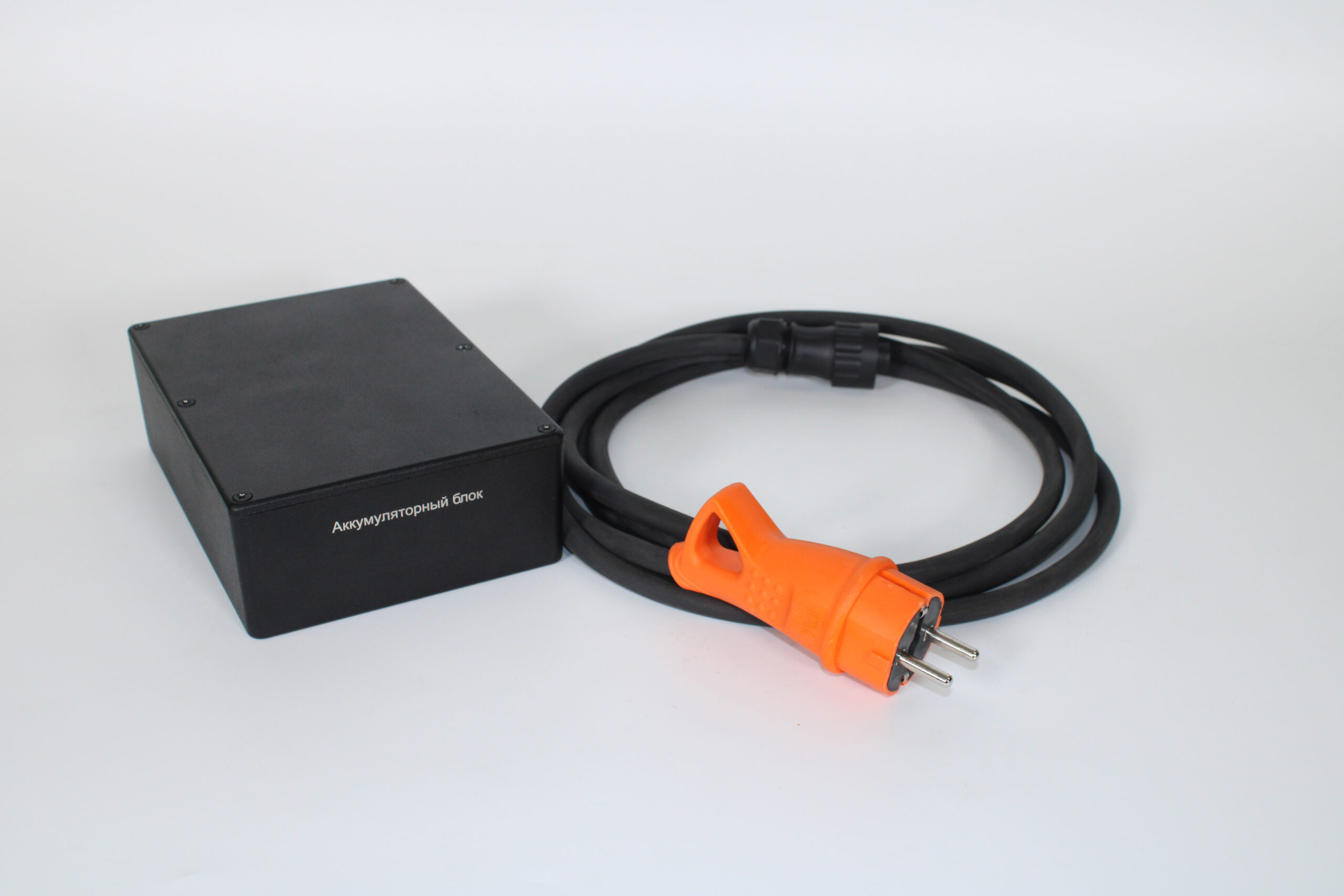

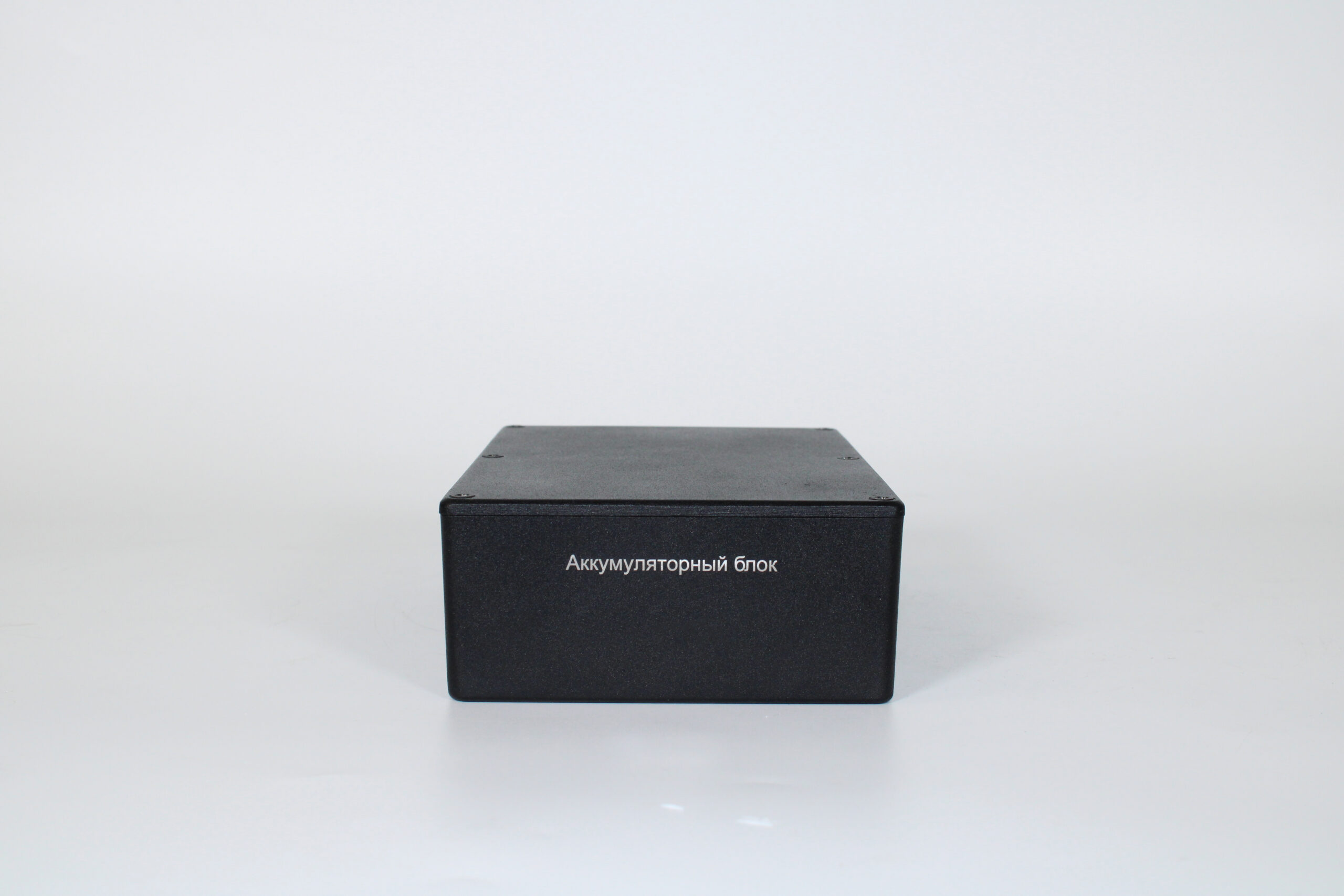

3. Аккумуляторный блок
4. Руководство по эксплуатации, совмещенное с паспортом
5. Специализированный кейс для переноски и хранения
